#BD

Informações

Nome da disciplina: Banco de Dados (semestre: 2024/2)
Nome do professor: Josemar Luis Felix
Tipo: Atividade
Deadline: 2024-09-02T00:00:00.000-03:00

Aluno

Nome: Matheus de Lara Szajda
RGM: 13356089
Curso: Engenharia de Bioprocessos e Biotecnologia

Versão online

Versão online também disponível em https://ph.omg.lol/up-bd-ativ3, apenas após a data de entrega (2024-09-02T00:00:00.000-03:00).

Exercícios

1

Deseja-se desenvolver um banco de dados para uma empresa de consultoria para guardar dados sobre seus projetos e funcionários. Tendo feito o levantamento de requisitos, a solicitação do cliente diz que, para cada projeto você deverá armazenar o código, nome, logradouro, CEP, cidade, estado da empresa que solicitou o projeto, número do projeto, as datas de início e finalização do projeto, valor estipulado do projeto, valor real do projeto, número, nome, RG e especialização dos funcionários que tiveram alguma colaboração durante o projeto, as horas trabalhadas em cada projeto e a função exercida (gerente ou membro). Ressalta-se que uma mesma empresa pode solicitar diversos projetos e um mesmo funcionário pode trabalhar em diversos projetos. Elabore o MER e o DER com suas respectivas cardinalidades.

erDiagram
    FUNCIONARIO {
        string id_funcionario PK
        string nome
        string rg
        string especializacao
    }
    EMPRESA {
        string id_empresa PK
        string nome
        string logradouro
        string cep
        string cidade
        string estado
    }
    PROJETO {
        string id_projeto PK
        string nome
        string id_empresa FK
        date data_inicio
        date data_fim
        decimal valor_estimado
        decimal valor_real
    }
    ALOCACAO {
        string id_projeto FK
        string id_funcionario FK
        int horas_trabalhadas
        string funcao
    }

    EMPRESA ||--o{ PROJETO : solicita
    PROJETO ||--|{ ALOCACAO : envolve
    FUNCIONARIO ||--|{ ALOCACAO : trabalha_em

2

Você foi contratado para desenvolver um BD de uma empresa contendo determinados produtos, fornecedores, clientes, vendas e lojas. Sabe-se que:

Construa um MER e um DER com suas respectivas cardinalidades para o problema acima.

erDiagram
    PRODUTO {
        string codigo_produto PK
        string nome
        decimal preco
        int quantidade
        string descricao
    }
    FORNECEDOR {
        string codigo_fornecedor PK
        string nome
        string cnpj
        string logradouro
        string cep
        string cidade
        string estado
    }
    FORNECEDOR_PRODUTO {
	    string codigo_produto PK
	    string codigo_fornecedor PK
    }
    CLIENTE {
        string nome
        string cpf PK
        string logradouro
        string cidade
        string estado
    }
    LOJA {
        string codigo_loja PK
        string nome
        string cnpj
        string logradouro
        string cep
        string cidade
        string estado
    }
    VENDA {
        string numero_nf PK
        date data_venda
        decimal valor_venda
        string cpf_cliente FK
        string codigo_loja FK
    }
    ITEM_VENDA {
        string numero_nf FK
        string codigo_produto FK
        int quantidade
        decimal preco_unitario
    }

    FORNECEDOR ||--o{ FORNECEDOR_PRODUTO : fornece
    FORNECEDOR_PRODUTO }o--|| PRODUTO : faz_parte
    CLIENTE ||--o{ VENDA : realiza
    LOJA ||--o{ VENDA : realiza
    VENDA ||--|{ ITEM_VENDA : inclui
    PRODUTO ||--o{ ITEM_VENDA : faz_parte

3

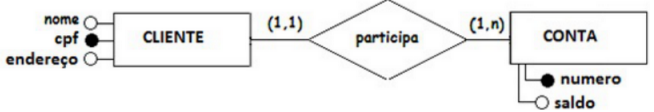

A partir do levantamento de requisitos junto ao cliente e posterior modelagem conceitual foi criado o diagrama de entidade e relacionamento (DER) abaixo.

Pasted image 20240826211859.png|center

Avalie as seguintes afirmações a respeito de DER proposto.

  1. No modelo lógico, o resultado final é a criação da tabela Cliente (CPF (PK), nome, endereço, número, saldo).
  2. No modelo lógico, o resultado final é a criação das tabelas Cliente (CPF (PK), nome, endereço, nrConta(FK)) e Conta (nrConta (PK), saldo).
  3. No modelo lógico, o resultado final é a criação das tabelas Cliente (CPF (PK), nome, endereço) e Conta(numero (PK), saldo, CPF(FK))
  4. No modelo lógico, o resultado final é a criação das tabelas Cliente(CPF (PK), nome, endereço, nrConta (FK)) e Conta (nrConta (PK), saldo, CPF(FK))

4

Em uma empresa cada funcionário recebe uma senha e uma quantia para a realização de chamadas telefônicas pertinentes a rotina da empresa. Com o objetivo de um maior controle nas suas ligações, uma funcionária (que faz faculdade na área de sistemas) resolveu desenvolver uma aplicação para controlar as ligações telefónicas. Toda ligação será feita pelo computador. Após o levantamento de dados, ela chegou ao seguinte modelo conceitual.

Pasted image 20240826212209.png|center

Em relação ao modelo lógico, considere as afirmativas a seguir.

  1. Serão criadas as Tabelas Ligações, Contatos e Telefone.
  2. A tabela Ligações receberá como chave estrangeira o atributo Id da tabela Contatos.
  3. A tabela Contatos será formada pelos seguintes atributos: Id, Nome, DDD, NrTelefone. Onde Id é a chave primária da tabela.
  4. A tabela Contatos será formada pelos seguintes atributos: Id, Nome, IdLigação. Onde Id é a chave primária da tabela Contatos e IdLigação é a chave estrangeira.

5

Considerando um BD relacional, tem-se que o modelo lógico de dados, tem como conceito básico estabelecer relações entre linhas de tabelas. Qual o tipo de chave que possui como particularidade se relacionar com a chave primária de outra tabela ou da mesma tabela.

6

Assinale a alternativa que preenche de maneira adequada as lacunas abaixo.
